Трубопровідна арматура

Трубопровідна арматура – це сталеві або чавунні пристрої, що встановлюються під час прокладання трубопроводів різного призначення. Встановлені металовироби дозволяють керувати потоками газів і рідин, що транспортуються:

• регулювати тиск;
• змішувати речовини;
• зупиняти потоки;
• оберігати трубопроводи від надлишкового тиску;
• з'єднувати трубні ділянки;
• розподіляти робочі середовища за фазами.

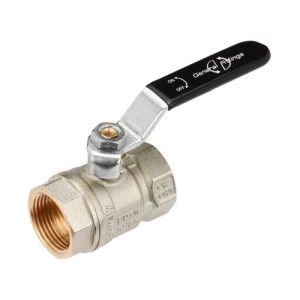

До трубопровідної арматури відносяться кульові крани, клапани, засувки, заглушки, перехідники, сполучні елементи: відводи, переходи, трійники та інші трубоділителі.

Металеві пристрої прийнято класифікувати за способом застосування, приєднання, виконуваних функцій.

За функціоналом виробу для трубопроводів ділять на 7 типів:

• Запірна – повністю перекриває потік робочого середовища за необхідності заміни чи ремонту трубних ділянок. Це засувки, крани, вентилі, заслінки.

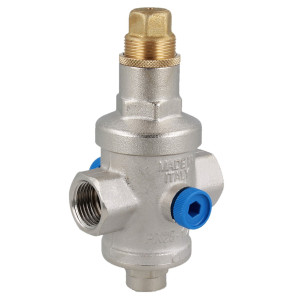

• Регулююча – регулює натиск продукту, що транспортується, дозволяє контролювати витрату потоку, не зупиняючи його повністю. Це конденсатовідвідники, вентилі, саморегульовані клапани.
• Розподільна – змішує кілька потоків в один або навпаки розділяючий струмінь на різноспрямовані потоки. Це крани-змішувачі.

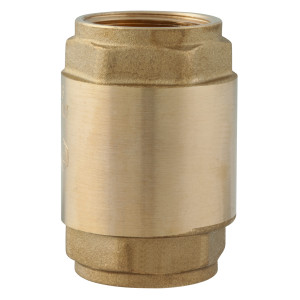

• Захисна (відсічна) ‒ захищає трубопровідну систему при аваріях: здійснює повне відключення трубопроводу або окремої ділянки. Це відсічні та зворотні клапани, пневмозасувки.
• Запобіжна ‒ при досягненні одного з параметрів до критичного значення виконує автоматичне відкриття клапана та скидання речовин. Це мембранні запобіжники, запобіжні клапани.

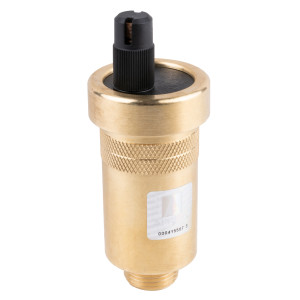

• Фазоррозподільні ‒ ділить продукти транспортування на окремі фази, наприклад, пар від води чи повітря від води. Це конденсатовідвідники, повітровідвідники, масловідділювачі, вантузи.
• Контрольна – контролює рух і рівень робочих середовищ, що у певному агрегатному стані. Це датчики рівня, пробка-спускні крани.

Також виділяють запірно-регулюючі пристрої, що поєднують функції запірних та регулюючих приладів.
